Những Yếu Tố Cơ Bản Của Quá Trình Chế Tạo PCB : Quy Trình, Vật Liệu, và Máy Móc

Bảng mạch in (PCB) là xương sống của các thiết bị điện tử hiện đại, đóng vai trò làm nền tảng để lắp ráp và kết nối các linh kiện điện tử khác nhau. Quá trình chế tạo PCB rất quan trọng trong việc xác định chất lượng và hiệu suất của sản phẩm điện tử cuối cùng. Hiểu rõ các chi tiết của quy trình chế tạo PCB là điều cần thiết cho các nhà sản xuất, nhà thiết kế, và kỹ sư muốn hiện thực hóa các thiết kế điện tử của mình một cách hiệu quả và đáng tin cậy.

Table of Contents

Chế Tạo PCB Là Gì?

Chế tạo PCB là quá trình tạo ra bảng mạch vật lý làm nền tảng cho bất kỳ mạch điện tử nào. Quá trình này bao gồm việc chuyển đổi một thiết kế mạch, thường được tạo ra bằng phần mềm CAD, thành một cấu trúc vật lý được tạo thành từ các lớp dẫn điện và cách điện. Quá trình chế tạo bao gồm nhiều giai đoạn, từ chuẩn bị nguyên liệu thô đến khắc các mẫu mạch, khoan lỗ và áp dụng các lớp bảo vệ. Mục tiêu là tạo ra một bảng mạch bền và chính xác có thể hỗ trợ và kết nối các linh kiện điện tử cần thiết.

Quy Trình Chế Tạo PCB Là Gì?

Quy trình chế tạo PCB bao gồm một số bước quan trọng sau:

1. Chuẩn Bị Thiết Kế và Bố Cục: Quá trình bắt đầu bằng việc chuẩn bị các tệp thiết kế PCB, thường được tạo ra bằng phần mềm CAD. Các tệp này bao gồm bố cục chi tiết của các mẫu mạch, kế hoạch khoan lỗ và vị trí các linh kiện.

2. Lựa Chọn Vật Liệu: Vật liệu nền cho PCB, thường là một lớp nền sợi thủy tinh với lớp đồng, được chọn theo yêu cầu của thiết kế.

3. In Mẫu Mạch: Thiết kế mạch được chuyển lên bảng đồng bằng cách sử dụng quá trình phủ ảnh kháng (photoresist), trong đó ánh sáng UV được sử dụng để làm cứng các khu vực của lớp kháng định nghĩa các đường mạch.

4. Khắc: Lớp kháng chưa được làm cứng sẽ được rửa sạch, và lớp đồng lộ ra sẽ bị khắc đi bằng dung dịch hóa học, để lại mẫu mạch mong muốn.

5. Khoan: Các lỗ được khoan trên bảng mạch cho các chân linh kiện, via, và các điểm gắn kết, dựa trên các thông số kỹ thuật của thiết kế.

6. Mạ: Các lỗ khoan được mạ đồng để đảm bảo kết nối điện giữa các lớp khác nhau của PCB.

7. Phủ Mặt Nạ Hàn: Một lớp mặt nạ hàn được áp dụng để bảo vệ các đường mạch đồng khỏi quá trình oxy hóa và ngăn ngừa các cầu hàn trong quá trình lắp ráp linh kiện.

8. In Lớp Silkscreen: Lớp silkscreen được in lên bảng để chỉ vị trí các linh kiện và các thông tin quan trọng khác.

9. Hoàn Thiện Cuối Cùng: Bảng mạch được phủ một lớp bảo vệ, như HASL (Cân Bằng Solder Bằng Nhiệt) hoặc ENIG (Mạ Vàng Bằng Niken Không Điện), để tăng độ bền và khả năng hàn.

10. Kiểm Tra và Kiểm Soát Chất Lượng: Các bảng mạch sau khi chế tạo sẽ trải qua các thử nghiệm điện và kiểm tra để đảm bảo chúng đáp ứng các thông số thiết kế và không có lỗi.

Quy Trinh Che Tao PCB La Gi 1

Sự Khác Biệt Giữa Chế Tạo PCB và Lắp Ráp PCB Là Gì?

Chế tạo PCB đề cập đến quá trình tạo ra bảng mạch trống, bao gồm việc sản xuất cấu trúc vật lý mà sau này sẽ chứa các linh kiện điện tử. Ngược lại, lắp ráp PCB liên quan đến việc gắn và hàn các linh kiện điện tử lên PCB đã được chế tạo để tạo thành một mạch hoạt động. Trong khi chế tạo tập trung vào việc xây dựng bảng mạch, lắp ráp liên quan đến việc trang bị các linh kiện như điện trở, tụ điện, và vi mạch lên bảng.

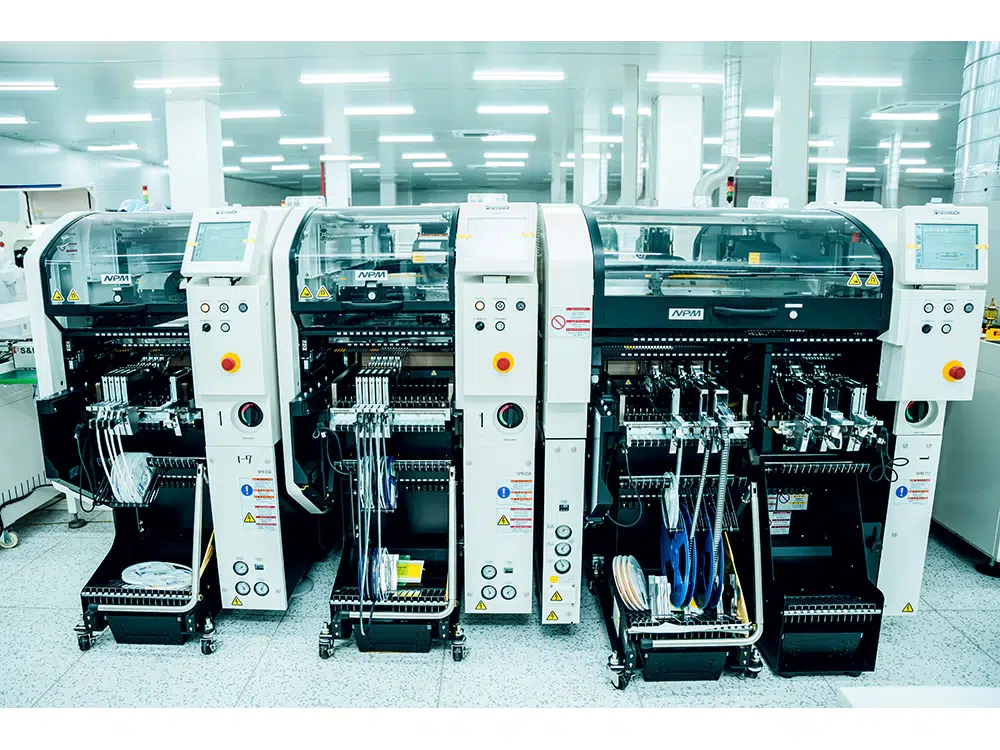

Các Máy Móc Được Sử Dụng Trong Sản Xuất PCB Là Gì?

Sản xuất PCB liên quan đến nhiều loại máy móc chuyên dụng, bao gồm:

– Máy Khoan CNC: Để khoan lỗ chính xác trên PCB.
– Máy Plot Ảnh: Để chuyển thiết kế mạch lên bảng mạch.
– Máy Khắc: Để loại bỏ đồng thừa nhằm tạo ra mẫu mạch.
– Máy Mạ: Để áp dụng các lớp đồng lên các lỗ khoan và các khu vực khác.
– Máy In Mặt Nạ Hàn: Để phủ lớp mặt nạ hàn bảo vệ PCB.
– Máy In Silkscreen: Để in nhãn linh kiện và các ký hiệu khác lên bảng.
– Máy Kiểm Tra Quang Học Tự Động (AOI): Để kiểm tra bảng mạch xem có lỗi và đảm bảo nó đáp ứng các thông số kỹ thuật thiết kế.

Những Tệp Nào Cần Thiết Cho Quá Trình Chế Tạo PCB?

Có một số tệp quan trọng cần thiết cho quá trình chế tạo PCB, bao gồm:

– Tệp Gerber: Những tệp này chứa bố cục chi tiết của mạch cho từng lớp của PCB.
– Tệp Khoan: Được sử dụng để hướng dẫn quá trình khoan, chỉ định kích thước và vị trí của các lỗ.
– Danh Sách Vật Liệu (BOM): Danh sách tất cả các linh kiện cần thiết cho PCB, mặc dù tệp này liên quan nhiều hơn đến quá trình lắp ráp.
– Netlist: Một tệp mô tả các kết nối điện giữa các linh kiện khác nhau trên PCB.
– Bản Vẽ Lắp Ráp: Cung cấp chi tiết về vị trí các linh kiện, mặc dù chúng liên quan nhiều hơn đến quá trình lắp ráp.

Vật Liệu Nào Được Sử Dụng Cho Quá Trình Chế Tạo PCB?

Vật liệu được sử dụng phổ biến nhất cho quá trình chế tạo PCB là FR4, một loại laminate epoxy gia cường sợi thủy tinh với lớp đồng. FR4 được biết đến với độ bền, khả năng cách điện và khả năng chống ẩm. Các vật liệu khác được sử dụng bao gồm:

– Polyimide: Được sử dụng cho PCB linh hoạt do khả năng ổn định nhiệt tuyệt vời của nó.
– Nhôm: Được sử dụng cho PCB yêu cầu khả năng tản nhiệt tốt hơn, thường thấy trong các ứng dụng LED.
– Vật Liệu Rogers: Được sử dụng trong các ứng dụng tần số cao nhờ tính chất điện vượt trội của nó.

Làm Thế Nào Để Tính Chi Phí Chế Tạo PCB?

Làm Thế Nào Để Tính Chi Phí Chế Tạo PCB?

Chi phí chế tạo PCB phụ thuộc vào nhiều yếu tố khác nhau, bao gồm:

– Kích Thước và Độ Phức Tạp Của Bảng Mạch: Các bảng mạch lớn hơn và phức tạp hơn với nhiều lớp sẽ tốn kém hơn để sản xuất.
– Loại Vật Liệu: Sự lựa chọn vật liệu nền (ví dụ: FR4, Polyimide) ảnh hưởng đến chi phí.
– Số Lớp: PCB nhiều lớp có chi phí chế tạo cao hơn do các quy trình bổ sung liên quan.
– Số Lượng: Sản xuất với số lượng lớn thường giảm chi phí cho mỗi đơn vị do lợi thế kinh tế quy mô.
– Thời Gian Hoàn Thành: Sản xuất nhanh thường có thêm chi phí bổ sung.

Để tính toán chi phí, các nhà sản xuất thường sử dụng công cụ tính toán trực tuyến do các nhà chế tạo PCB cung cấp hoặc yêu cầu báo giá dựa trên các yêu cầu thiết kế cụ thể.

Quá Trình Chế Tạo PCB Mất Bao Lâu?

Thời gian cần thiết để chế tạo PCB thay đổi dựa trên các yếu tố như độ phức tạp của bảng mạch, số lượng lớp và khối lượng sản xuất. Đối với các PCB tiêu chuẩn, quá trình chế tạo có thể mất từ vài ngày đến hai tuần. Các dịch vụ sản xuất nhanh có sẵn để rút ngắn thời gian hoàn thành, nhưng thường đi kèm với chi phí bổ sung.

Kết Luận

Chế tạo PCB là một bước quan trọng trong quy trình sản xuất điện tử, liên quan đến việc tạo ra bảng mạch đóng vai trò nền tảng cho bất kỳ thiết bị điện tử nào. Hiểu rõ quy trình chế tạo, các vật liệu được sử dụng và chi phí liên quan có thể giúp các nhà sản xuất và nhà thiết kế đưa ra quyết định thông minh nhằm tối ưu hóa chất lượng và hiệu suất của sản phẩm. Khi công nghệ tiếp tục phát triển, nhu cầu về PCB chất lượng cao sẽ ngày càng tăng, làm cho sự thành thạo trong việc chế tạo PCB trở thành một tài sản vô giá trong ngành công nghiệp điện tử.
