Tự hỏi lắp ráp SMT là gì, hoặc nó hoạt động như thế nào? Quá trình lắp ráp công nghệ gắn trên bề mặt (SMT) là điều cần thiết để tạo ra các sản phẩm bền và đáng tin cậy và nó được coi là một trong những phần quan trọng nhất của ngành sản xuất điện tử hiện đại ngày nay.
Trong blog này, chúng tôi sẽ đề cập đến tất cả các khía cạnh của lắp ráp SMT, từ việc hiểu các thành phần được sử dụng trong lắp ráp đến giới thiệu các mẹo hữu ích để tối ưu hóa quy trình lắp ráp của bạn.
Lắp ráp SMT là gì
Công nghệ gắn trên bề mặt (SMT) liên quan đến việc áp dụng các linh kiện điện tử trực tiếp lên bề mặt của bảng mạch in (PCB) mà không yêu cầu dây hoặc cáp lớn. Bằng cách sử dụng các quy trình hàn tinh chế, các nhà sản xuất có thể xây dựng các bảng mạch nhỏ hơn, hiệu quả hơn mà không làm giảm độ tin cậy.
Lắp ráp SMT đã được sử dụng để tạo ra các công nghệ tiên tiến bao gồm xe tự lái, máy bay không người lái và thiết bị nhà thông minh. Công nghệ này cũng cung cấp khả năng quản lý nhiệt tiên tiến và giảm mức tiêu thụ điện năng khiến nó trở nên vô cùng phổ biến với người tiêu dùng.
Dây chuyền lắp ráp SMT là gì
Dây chuyền lắp ráp gắn trên bề mặt là một quy trình sản xuất được sử dụng để gắn các bảng mạch với các linh kiện điện tử. Đầu tiên, nó liên quan đến việc đặt nhiều bộ phận nhỏ, chẳng hạn như tụ điện và điện trở, lên trên bo mạch.
Rốt cuộc, các bộ phận đã được đặt, chúng được hàn tại chỗ để tạo kết nối điện giữa chúng và tất cả các phần tử khác trên bảng. Kiểu lắp ráp này cho phép dung sai chặt chẽ hơn, các bộ phận mỏng hơn, kết nối đáng tin cậy hơn và sản xuất hiệu quả hơn so với các bộ phận xuyên lỗ truyền thống.
Máy lắp ráp SMT là gì
Khi nói đến máy lắp ráp bề mặt (SMT), sản xuất điện tử hiện đại phụ thuộc rất nhiều vào chúng. Nó được sử dụng để gắn các linh kiện như tụ điện, điện trở lên bảng mạch thiết kế một cách nhanh chóng và hiệu quả, loại bỏ nhu cầu hàn tay hoặc lắp ráp thủ công. Nó hoạt động bằng cách đưa từng bộ phận đi qua một vòi phun để dán chất hàn lên nó, trước khi di chuyển nó vào vị trí trên mạch.
Sự khác biệt giữa SMT & SMD là gì
Một thành phần điện được gắn trực tiếp lên bề mặt của bảng mạch in theo kiểu lắp phẳng được gọi là công nghệ gắn trên bề mặt.
Mặt khác, SMD hay được gọi đơn giản là linh kiện, là các linh kiện điện tử thu nhỏ thường được chế tạo bằng chất nền bán dẫn một lớp hoặc nhiều lớp.
Các bước lắp ráp chính của SMT là gì
Quá trình này bao gồm một chuỗi các bước bắt đầu bằng việc đặt các thành phần lên bảng mạch in, tiếp theo là hàn, làm sạch, kiểm tra và hoàn thiện việc lắp ráp gói cuối cùng. Khi tất cả các thành phần đã được hàn, chúng phải được làm sạch để loại bỏ chất trợ dung hoặc chất gây ô nhiễm còn sót lại.
Sau đó, một thử nghiệm điện được thực hiện để đảm bảo rằng tất cả các bộ phận đã tiếp xúc điện tốt và không tồn tại đoản mạch ở bất kỳ kết nối nào.
Cuối cùng, quá trình xử lý sau hàn như bọc nhựa hoặc gắn dây dẫn được thực hiện để hoàn thành việc lắp ráp gói của dự án.
Ưu điểm của lắp ráp PCB Surface Mount (SMT) là gì
1. Tăng độ tin cậy
Lắp ráp PCB gắn trên bề mặt mang lại độ tin cậy cao hơn so với lắp ráp PCB xuyên lỗ truyền thống. Các thành phần được sử dụng trong SMT chính xác hơn, mang lại hiệu suất điện tốt hơn và tuổi thọ cao hơn.
2. Tăng hiệu quả
Lắp ráp PCB gắn trên bề mặt hiệu quả hơn nhiều so với lắp ráp xuyên lỗ. Điều này là do các bộ phận gắn trên bề mặt có thể được đặt gần nhau hơn nhiều, dẫn đến đường dẫn điện ngắn hơn.
3. Giảm chi phí
Ngoài việc hiệu quả hơn, lắp ráp PCB gắn trên bề mặt còn rẻ hơn nhiều so với lắp ráp xuyên lỗ. Điều này là do các bộ phận gắn trên bề mặt thường rẻ hơn so với các bộ phận xuyên lỗ và vì quy trình lắp ráp nhanh hơn và cần ít nhân công hơn.
4. Tăng tính linh hoạt
Lắp ráp PCB gắn trên bề mặt linh hoạt hơn nhiều so với lắp ráp xuyên lỗ. Tính linh hoạt này đến từ thực tế là các thành phần gắn trên bề mặt có thể được đặt trên cả hai mặt của PCB, điều này cho phép mật độ các thành phần lớn hơn.
5. Cải thiện chất lượng
Các thành phần SMT có độ tin cậy của mối hàn tốt hơn do độ chính xác của các thành phần và số lượng chì cao hơn của chúng. Điều này dẫn đến ít bộ phận bị lỗi hơn, ít chập hơn và tính toàn vẹn của tín hiệu được cải thiện. Ngoài ra, phương pháp sản xuất có độ chính xác cao của SMT cho phép độ lặp lại và tính nhất quán tốt hơn, dẫn đến tổng thể các tổ hợp có chất lượng cao hơn.
Chi phí dây chuyền lắp ráp SMT là bao nhiêu
Giá của một dây chuyền lắp ráp SMT bị ảnh hưởng nặng nề bởi nhiều yếu tố khác nhau, từ việc tạo khuôn hàn và lập trình máy SMT chọn và đặt cho đến hàn nóng chảy lại, làm sạch chất trợ dung và các phương pháp kiểm tra chất lượng, điều quan trọng là phải xem xét cẩn thận từng vấn đề trước khi cam kết mua.
Ngoài ra, chi phí nhân công và dây chuyền hóa đơn vật liệu (BOM) cũng phải được tính vào chi phí của dây chuyền lắp ráp SMT tự động, vì những chi phí này sẽ thay đổi tùy thuộc vào loại linh kiện được sử dụng. Chắc chắn có thể khó tính toán chi phí chính xác trước nhưng với việc nghiên cứu cẩn thận các yếu tố khác nhau này, doanh nghiệp có thể đảm bảo rằng họ có được giải pháp hiệu quả nhất về chi phí.

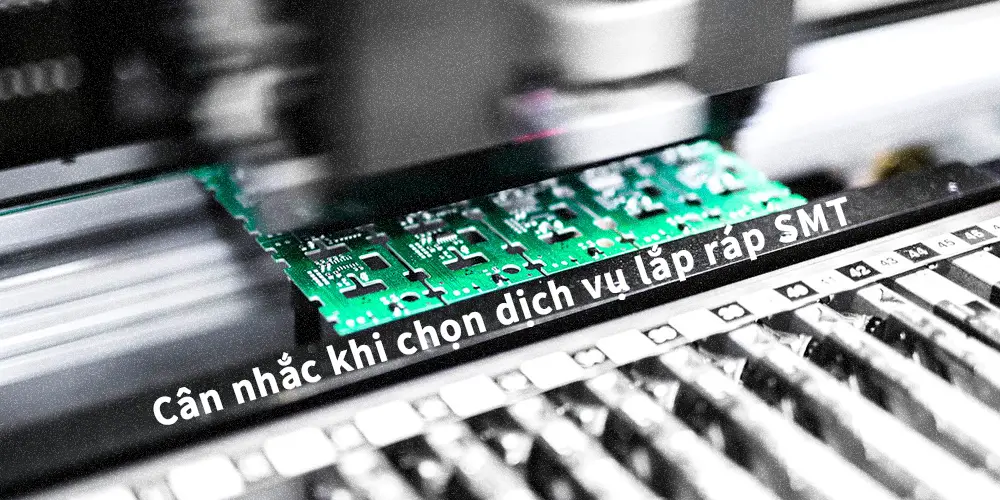

Cân nhắc khi chọn dịch vụ lắp ráp SMT
1. Chi phí
Chi phí là yếu tố tối quan trọng cần xem xét khi tìm kiếm nhà cung cấp dịch vụ lắp ráp SMT. Từ số lượng thành phần cần thiết đến độ phức tạp của bố cục và giới hạn thời gian, có nhiều thông số khác nhau có thể ảnh hưởng đến hóa đơn của bạn.
2. Khả năng
Khi lựa chọn dịch vụ lắp ráp SMT, điều cần thiết là đảm bảo rằng nhà cung cấp có khả năng và năng lực xử lý bất kỳ sự phức tạp nào của thiết kế sản phẩm hoặc các đơn đặt hàng lớn mà bạn có thể yêu cầu. Không phải tất cả các nhà cung cấp đều có khả năng, vì vậy hãy chắc chắn rằng nhà cung cấp bạn chọn có thể đáp ứng mọi nhu cầu của bạn.
3. Chất lượng
Chất lượng phải luôn được đặt lên hàng đầu khi chọn dịch vụ lắp ráp SMT. Đảm bảo rằng nhà cung cấp dịch vụ bạn chọn được chứng nhận và tuân theo các tiêu chuẩn ngành cần thiết.
4. Thời gian quay vòng
Thời gian là điều cốt yếu khi lựa chọn dịch vụ lắp ráp SMT, tùy thuộc vào nhà cung cấp mà bạn chọn, đơn đặt hàng của bạn có thể được hoàn thành sau vài ngày hoặc mất vài tuần và vài tháng.
5. Vị trí
Nếu bạn ở một quốc gia khác với nhà cung cấp, có thể có thêm chi phí liên quan đến vận chuyển và thủ tục hải quan. Vì vậy, điều quá quan trọng là bạn phải cân nhắc đến vị trí.
Phần kết luận
Chúng tôi hy vọng rằng bài viết này hữu ích trong việc giúp bạn tìm hiểu về lắp ráp SMT, đặc biệt là sự khác biệt giữa SMT và SMD. Từ các bước khác nhau của quy trình lắp ráp SMT đến những lợi thế và chi phí thiết lập dây chuyền, giờ đây chúng tôi đã đề cập chi tiết tất cả các khía cạnh này.
Để đưa ra quyết định sáng suốt khi lựa chọn dịch vụ lắp ráp SMT, điều quan trọng là phải tính đến các yếu tố như độ phức tạp của thiết kế và chi phí dụng cụ và vật liệu. Hãy ghi nhớ những cân nhắc này và chắc chắn bạn sẽ tìm được đối tác thích hợp cho dự án của mình.
